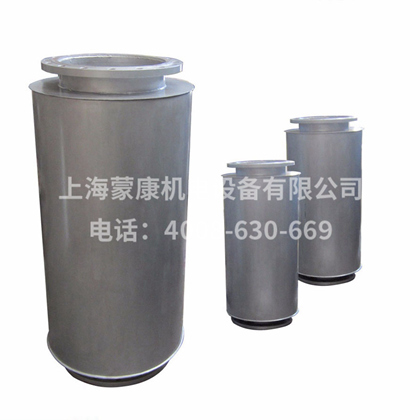

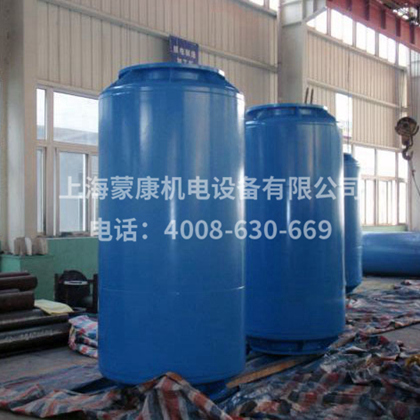

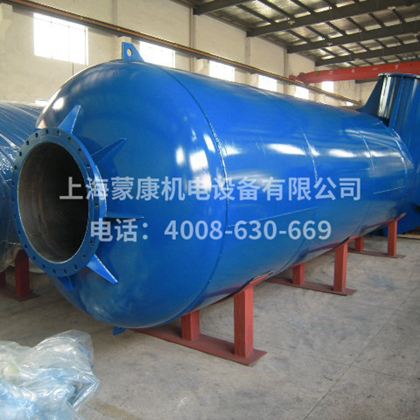

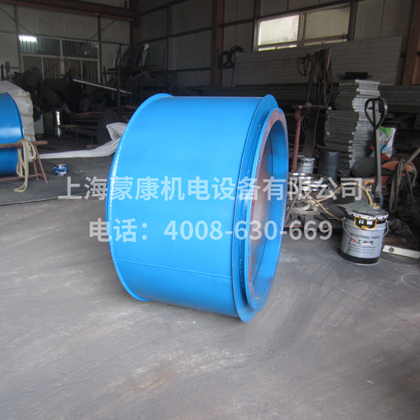

FA系列管道風機消音器
阻性消音結構，環流式子彈頭設計，集成消音內膽，把吸音材料固定在氣流通過的管道周壁或按一定方式在通道排列，利用吸聲材料的吸聲作用,使沿通道傳播的噪音不斷被吸收而逐漸衰減...結構特點：
阻性消音結構，環流式子彈頭設計，集成消音內膽，把吸音材料固定在氣流通過的管道周壁或按一定方式在通道排列，利用吸聲材料的吸聲作用,使沿通道傳播的噪音不斷被吸收而逐漸衰減；
三個個降噪等級可選，分別為工業級、商業級和住宅級。當聲波進入消音器中，會引發內部多孔材料空氣和纖維震動，由于摩擦阻力和粘滯阻力，使部分聲能轉化為熱能而散失掉，從而達到消音作用；
FA系列管道風機消音器對中、高頻范圍的噪聲具有良好的降噪效果，適用于通風機進排氣、鼓風機進排氣、壓縮機進氣、真空泵排氣、低壓力管道放空及其他高頻噪音源場合的降噪應用。
參數表：
|
產品型號 |
FA |
|
降噪級別 |
10dB(A) 20dB(A) 30dB(A) |
|
安裝方向 |
水平 垂直 |
|
法蘭通徑 |
DN100 -- DN500 |
|
可選材料 |
碳鋼Q235B 不銹鋼304/316 |
|
可選組件 |
雨帽；變徑；膨脹節；吊裝支架 |
噪聲頻譜圖：
FA系列管道風機消音器外形參數表
10分貝級
|
型號 |
法蘭通徑A |
筒體直徑B |
筒體長度C |
端管長度D |
消聲器總長F |
|
FA10-100 |
DN100 |
260 |
300 |
50 |
400 |
|
FA10-125 |
DN125 |
280 |
330 |
50 |
430 |
|
FA10-150 |
DN150 |
340 |
380 |
75 |
530 |
|
FA10-175 |
DN175 |
450 |
470 |
75 |
620 |
|
FA10-200 |
DN200 |
480 |
560 |
75 |
710 |
|
FA10-250 |
DN250 |
560 |
685 |
75 |
835 |
|
FA10-300 |
DN300 |
600 |
700 |
100 |
900 |
|
FA10-350 |
DN350 |
660 |
835 |
100 |
1035 |
|
FA10-400 |
DN400 |
720 |
1000 |
100 |
1200 |
|
FA10-450 |
DN450 |
800 |
1150 |
100 |
1350 |
|
FA10-500 |
DN500 |
880 |
1330 |
100 |
1530 |
20分貝級
|
型號 |
法蘭通徑A |
筒體直徑B |
筒體長度C |
端管長度D |
消聲器總長F |
|
FA20-100 |
DN100 |
260 |
500 |
50 |
600 |
|
FA20-125 |
DN125 |
280 |
530 |
50 |
630 |
|
FA20-150 |
DN150 |
340 |
630 |
75 |
780 |
|
FA20-175 |
DN175 |
450 |
770 |
75 |
920 |
|
FA20-200 |
DN200 |
480 |
935 |
75 |
1085 |
|
FA20-250 |
DN250 |
560 |
1180 |
75 |
1330 |
|
FA20-300 |
DN300 |
600 |
1200 |
100 |
1400 |
|
FA20-350 |
DN350 |
660 |
1535 |
100 |
1735 |
|
FA20-400 |
DN400 |
720 |
1730 |
100 |
1930 |
|
FA20-450 |
DN450 |
800 |
2030 |
100 |
2230 |
|
FA20-500 |
DN500 |
880 |
2330 |
100 |
2530 |
30分貝級
|
型號 |
法蘭通徑A |
筒體直徑B |
筒體長度C |
端管長度D |
消聲器總長F |
|
FA30-100 |
DN100 |
260 |
700 |
50 |
800 |
|
FA30-125 |
DN125 |
280 |
730 |
50 |
830 |
|
FA30-150 |
DN150 |
340 |
880 |
75 |
1030 |
|
FA30-175 |
DN175 |
450 |
1070 |
75 |
1220 |
|
FA30-200 |
DN200 |
480 |
1300 |
75 |
1450 |
|
FA30-250 |
DN250 |
560 |
1680 |
75 |
1830 |
|
FA30-300 |
DN300 |
600 |
1820 |
100 |
2020 |
|
FA30-350 |
DN350 |
660 |
2200 |
100 |
2400 |
|
FA30-400 |
DN400 |
720 |
2450 |
100 |
2650 |
|
FA30-450 |
DN450 |
800 |
2900 |
100 |
3100 |
|
FA30-500 |
DN500 |
880 |
3330 |
100 |
3530 |
備注：
1.圖表中所有尺寸單位均為mm；
2.公差范圍：300mm以內 + 3mm, 300mm–900mm + 5mm, 900mm–3000mm + 9mm, 3000mm–10000mm + 12mm。
